ОГНЕВОЙ НАГРЕВАТЕЛЬ ТЕРМАЛЬНОГО МАСЛА

Назначения изделия

Технологический нагрев, требующий точного соблюдения температурных режимов. Находит свое применение в нефтехимии, полиграфии, металлургии, производстве РТИ

Разогрев нефтешламов

Использование в качестве разогревающего устройства для кубов твердого битума

Нагрев теплоносителя до рабочих температур (от 100 до 180 С) и подача его в регистры битумохранилищ (мазутохранилищ, дегтехранилищ)

Разогрев битумопроводов и агрегатов асфальтовых установок

Нагреватель термального масла используется в составе асфальтобетонного завода, оборудования по производству модифицированного битума(ПБВ) и битумных эмульсий, химической и пищевой промышленности. Наиболее распространенным способом термической обработки вязких дорожных битумов, нефтепродуктов, гудрона в дорожно-строительной отрасли является применение термального масла для нагрева и
поддержания температуры асфальтобетонной смеси в рабочих емкостях.

Наша компания производит нагреватели мощностью 300, 500, 700, 1000, 1500, 2000 кВт.

Они работают с применением сжигания топлива (например, природного газа, мазута или другого жидкого топлива). Эти системы обеспечивают эффективный и контролируемый процесс нагрева.

Задать вопрос

Заказать расчет

Описание

Циркуляционный насос, фильтр, запорно-регулирующая арматура и шкаф управления размещены паралельно котлу на раме.

Второе кольцо образует контур трехходового движения дымовых газов: таким образом, оптимально используются полезные поверхности, что позволяет устанавливать горелки с низким NOx.

В котле используются цельнотянутые трубы, изготовленные из высококачественной стали большой толщины. Первое кольцо образует просторную топку с проходящим пламенем. Доступ к ней осуществляется через шарнирную дверцу, на которой может устанавливаться газовая или жидко топливная горелка. Дверца имеет тепло и огнеупорную изоляцию и оснащена смотровым окошком и фланцем для установки горелки.

Имеет много трубную конструкцию и герметичную камеру сгорания: спираль с двумя концентрическими кольцами с торцевым экраном, состоящую из прилегающих друг к другу труб, завернутых в спираль.

Принцип работы

Электрическая система
Сборка осуществляется по самым передовым технологиям, которые позволяют обеспечивать максимальную безопасность работы и простой контроль отдельных компонентов.
В комплекте с панелью управления поставляется ее электрическая схема.

Горелка
Возможна установка одноступенчатых, двухступенчатых или модуляционных горелок, работающих на природном газе или жидком топливе.

Преимущества огневых нагревателей термального масла

Надежное и эффективное решение для системы нагревания. Корпус
вентиллятора из алюминиевого литья.
Вентиллятор специальной конструкции
повышенного давления.

Теплоизоляция выполнена из специального
керамического огнеупорного материала
толщиной, исключающей теплопотери.

В конструкции регистра котла нагревателя битума применяются бесшовные трубы, которые обеспечивают безопасность и длительный срок
эксплуатации оборудования

Корпус нагревателя выполнен
из нержавеющей стали, что позволяет
работать на оборудовании при
разных климатических условиях.

Горелки
Riello/Baltur

Корпус из специальной стали

Качественная
теплоизоляция

Бесшовные трубы
регистра котла

Комплект запорной и трубопроводной арматуры

Деаэратор металлический

Труба дымовая

Шкаф управления (Ip65) на базе программируемого контроллера

* Автоматический газоотводчик упрощает запуск нагревателя термального масла, исключает риск завоздушивания насоса во время работы.

** Взрывной клапан предотвращает разрушение топки в случае взрыва, а так-же направляет пламя под нагреватель масла. Это решение снижает риски травм сотрудников в случае нештатной ситуации.

Газовая горелка Riello/Baltur

Высокотемпературный центробежный насос

Насос для закачки масла в систему

Расширительный бак неутепленный на 600л

(металлический, атмосферного типа)

Емкость для хранения масла на 2000л

Теплообменный блок

Датчики температуры и давления

Манометры

Фильтр сетчатый

Рассчитать стоимость

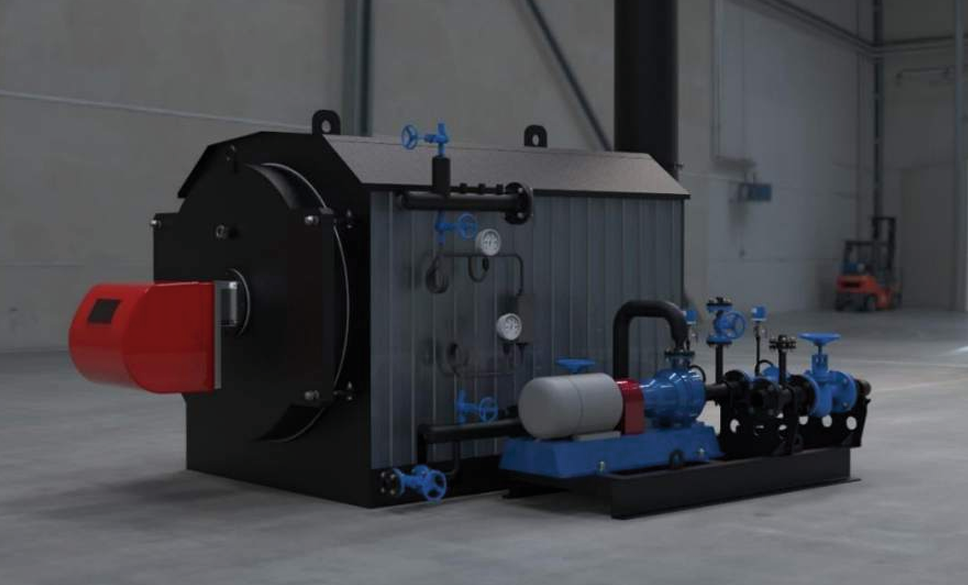

Комплектация огневого нагревателя термального масла

Модификации огневых
нагревателей термального масла

В зависимости от потребностей Заказчика мы можем произвести нагреватели термального масла разной мощности и работающей на разных видах топлива: газовая, дизельная, комбинированная, мазутная.

Преимущества работы с нами

Стоимость напрямую от завода

Собственные производственные мощности позволяют
напрямую выставлять стоимость Заказчику без дополнительных
издержек
Динамика вашей экономии

Выгодная доставка на объект за счет собственного отдела логистики.
Индивидуальный расчет для каждого клиента
Возможности для Закачика

Пуско-наладочные работы нашими специалистами на площадке Заказчика
Комплексные решения

При заказе комплексного решения оптимизируем расходы клиента. Выполняем полный спектр услуг: от проекта до доставки на объект Заказчика.
Работаем с высокой производительностью

Собственные квалифицированные инженерные кадры разрабатывают и запускают в производство новейшие модификации оборудования для высокой эффективности Заказчика и автоматизации асфальто-бетонных заводов
Собственный склад запчастей

Складские мощности обеспечивают поставкой оригинальных
запчастей для импортных АБЗ

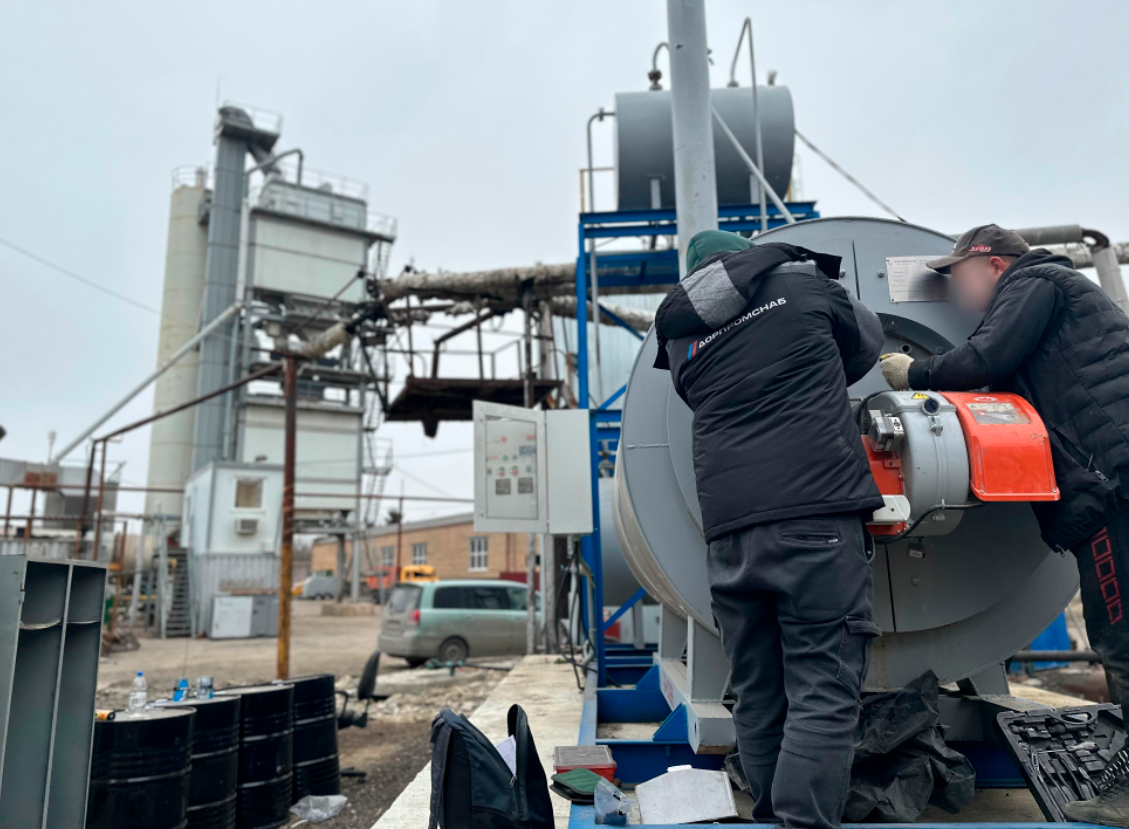

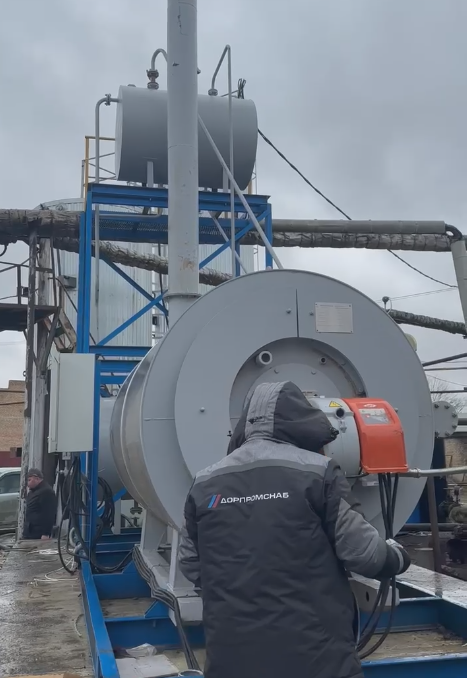

Фотографии с производства

Портфолио

СНТ(э)-96 кВт

город Челябинск

Шеф-монтаж 1 день

Помощь в настройке оборудования

Наши технические специалисты помогут настроить оборудование дистанционно или посредством выезда на производство.
